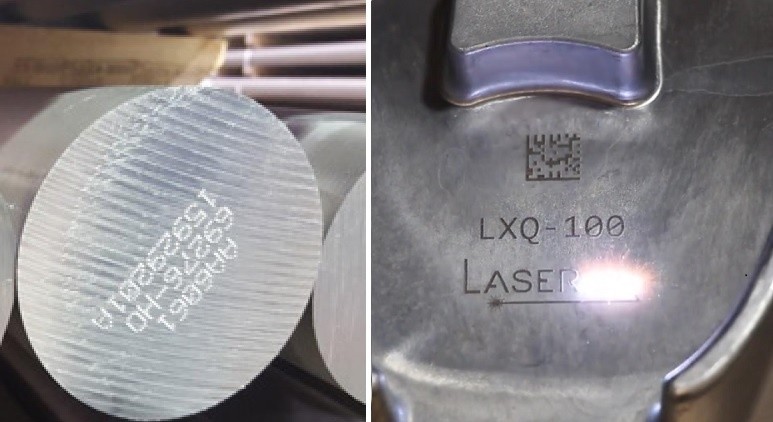

Quando utilizzare la marcatura a spillo rispetto alla marcatura laser Marcatura laser: Qualità della produzione

I test di invecchiamento per i sistemi di marcatura laser monitorano la stabilità del fascio per migliaia di ore di funzionamento. Questi test verificano l'erogazione costante di energia e prevengono la deriva della qualità. I sistemi di marcatura a pin sono sottoposti a simulazioni di usura meccanica per valutare la longevità dei pin. Questo garantisce una profondità di marcatura affidabile in caso di uso industriale ripetuto.

L'analisi del fascio è esclusiva dei sistemi di marcatura laser. Misura il fattore M², la dimensione del punto focale e la divergenza del fascio per garantire la precisione. Questo processo evita i danni al materiale e assicura una qualità di marcatura ripetibile. La marcatura a pin non richiede l'analisi del fascio in quanto si basa sull'impatto meccanico senza componenti ottici.

I protocolli di controllo qualità per la marcatura laser includono regolari controlli di calibrazione della potenza e di allineamento. Verificano il contrasto della marcatura e la coerenza della profondità tra i lotti di produzione. Il controllo qualità per la marcatura a pin prevede la calibrazione della forza e l'ispezione dell'usura dei pin. I sistemi a getto d'inchiostro richiedono la pulizia degli ugelli e il monitoraggio della viscosità dell'inchiostro per mantenere l'affidabilità della stampa.

Caratteristiche e vantaggi principali

La posizione di Klear Laser è semplice: quando la profondità e l'impatto sono importanti, scegliete la marcatura a spillo; quando la velocità e la permanenza su metalli sottili o plastiche sono importanti, scegliete la marcatura laser in fibra. I sistemi a stilo a perno premono un perno in carburo di tungsteno sulla superficie, in modo da ottenere una marcatura forgiata a freddo, resistente alle sollecitazioni e in grado di sopravvivere alla zincatura a caldo, alla granigliatura o al decapaggio acido. Questo li rende ideali per gli assi ferroviari, i ganci delle gru, gli accoppiamenti dei campi petroliferi e qualsiasi pezzo di spessore superiore a 8 mm in cui il trattamento termico post-saldatura raggiunga i 600 °C.

I nostri marcatori a spillo pneumatici utilizzano un driver lineare controllato da SCHNEIDER CDC e una punta in tungsteno da 62 HRC che esegue un ciclo di 0,04 s per ogni carattere da 2 mm; nessuna HAZ, nessuna microfessura, solo una scanalatura a V profonda 0,1-0,3 mm conforme a MIL-STD-130 e ISO 14253. Poiché la marcatura si forma al di sotto dello strato di ossido, la traccia rimane leggibile anche dopo il passaggio di rimozione della ruggine con il laser pulsato Klear da 200 ns, in modo da poter pulire prima e marcare poi senza temere di cancellare la legenda.

Passate alla marcatura laser quando il pezzo è una lastra di acciaio inossidabile, alluminio anodizzato, ottone verniciato o un tubo con parete da <3 mm, dove vi serve un contrasto nero o una matrice di dati in meno di un secondo. La sorgente JPT MOPA da 50 W (20-500 kHz, impulso da 1,5 mJ) o il Q-switch Raycus da 30 W (1064 nm, 80-120 kHz) forniscono un fascio di <30 µm a 8 m s-¹ con la testa Han GS30 2D e l'obiettivo F-theta da 160 mm. Una funzione di oscillazione di ±2 mm a 2 kHz allarga la linea a 60 µm mantenendo la penetrazione al di sotto dei 25 µm, in modo che le superfici mediche o alimentari rimangano sterili e resistenti alla corrosione.

Per incisioni profonde su stampi o armi da fuoco, è possibile rasterizzare la stessa testa in 5 passaggi a 200 kHz, con una potenza di 80 %, per raggiungere una profondità di 0,4 mm, senza sostituire le punte in metallo duro, senza usura dei perni e con un tempo di ciclo inferiore a 15 s su un UID di 20 × 5 mm. L'encoder ad anello chiuso della nostra testa Han mantiene la deriva posizionale sotto ±0,02 mm su 600 × 600 mm, battendo i sistemi pneumatici che possono oscillare di 0,1 mm dopo 10 000 impatti.

La qualità dei componenti è il fattore di differenziazione: Le sorgenti JPT offrono un MTBF di 100.000 ore con un decadimento di potenza <2 %, le unità Raycus vengono fornite con una garanzia di sostituzione di fabbrica di 3 anni ed entrambe si inseriscono nello stesso rack Klear da 19″ in modo da poter riconfigurare un'officina in pochi minuti. Di seguito è riportato un rapido riferimento per decidere quale testina e sorgente abbinare alla propria applicazione, all'ampiezza dell'impulso o all'obiettivo di penetrazione.

Utilizzate il marcatore a spillo quando il pezzo sarà sottoposto a granigliatura, formatura a caldo o decapaggio dopo la marcatura; scegliete il marcatore laser quando avete bisogno di una tracciabilità ad alto contrasto su materiali sottili, lucidati o sensibili al calore. Klear fornisce entrambe le tecnologie dallo stesso chassis, in modo da poter cambiare testa e processo senza dover acquistare una seconda stazione di lavoro.

Applicazioni industriali

L'identificazione industriale richiede la scelta della tecnologia giusta per garantire la tracciabilità durante l'intero ciclo di vita di un componente. La marcatura a pin, nota anche come dot peen, crea caratteri incidendo fisicamente il materiale con un perno di carburo. La marcatura laser utilizza un raggio di luce focalizzato per ricuocere, incidere o ablare la superficie per creare segni permanenti ad alto contrasto.

Nell'industria automobilistica, la marcatura a spillo è spesso utilizzata su telai pesanti e blocchi motore prima di essere sottoposti a processi di verniciatura o rivestimento. La profondità fisica dell'incisione consente al numero di identificazione del veicolo (VIN) di rimanere visibile anche dopo l'applicazione di strati di vernice. Tuttavia, questo processo meccanico è rumoroso e richiede un bloccaggio rigido del pezzo per evitare il movimento durante l'impatto.

Le case automobilistiche stanno passando sempre più spesso alla marcatura laser per gli ingranaggi della trasmissione, gli iniettori di carburante e l'elettronica del cruscotto. Un sistema laser a fibra con una sorgente JPT o Raycus fornisce l'alta velocità necessaria per le linee di produzione di massa. Questo metodo è in grado di produrre microscopici codici Data Matrix 2D, essenziali per tracciare i componenti critici di sicurezza, senza creare punti di stress sul metallo.

Il settore aerospaziale regolamenta rigorosamente i metodi di marcatura per prevenire l'affaticamento dei materiali e le sollecitazioni. Sebbene la marcatura a spillo sia storicamente utilizzata per i robusti componenti dei carrelli di atterraggio, l'impatto meccanico può compromettere l'integrità strutturale delle leghe ad alta sollecitazione. Di conseguenza, gli ingegneri aerospaziali preferiscono la ricottura laser per le pale delle turbine e i componenti della cellula.

La ricottura laser riscalda la superficie metallica per creare uno strato di ossido senza rimuovere materiale, lasciando la superficie perfettamente liscia. Questo è fondamentale per mantenere la resistenza alla corrosione delle parti in titanio e acciaio inox utilizzate in volo. Klear Laser raccomanda questo approccio non dannoso per garantire la conformità ai severi standard di sicurezza aerospaziale.

Le applicazioni marine devono affrontare la corrosione dell'acqua salata e gli agenti atmosferici estremi. La marcatura a spillo è spesso utilizzata su tubi e acciaio strutturale pesante, dove le manipolazioni sono frequenti e l'estetica della superficie è secondaria. Le marcature meccaniche profonde garantiscono la leggibilità anche se la superficie esterna si corrode o subisce abrasioni durante l'utilizzo.

Per la strumentazione marina, i pannelli di controllo e le targhette di identificazione, la marcatura laser è la scelta migliore. La marcatura laser crea segni indelebili e resistenti alla ruggine sull'acciaio inossidabile e sull'alluminio anodizzato senza rompere il rivestimento protettivo della superficie. Ciò garantisce che le istruzioni di sicurezza e le specifiche delle apparecchiature rimangano leggibili anche dopo anni di esposizione agli spruzzi marini.

La tecnologia laser offre generalmente un costo totale di proprietà inferiore, eliminando i materiali di consumo e riducendo i tempi di inattività per la manutenzione. La natura senza contatto del laser consente la marcatura su geometrie curve, delicate o complesse che un perno meccanico non può raggiungere. Consigliamo di passare alle soluzioni laser in fibra per gli ambienti che richiedono velocità, precisione e una perfetta integrazione nelle linee di produzione automatizzate.
